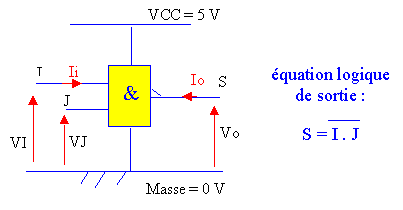

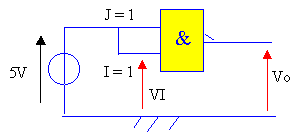

Nous allons supposer que l'entrée I est initialement à l'état logique 1 donc la tension de sortie Vo à
l'état logique 0. Ceci implique que T4 et T2 sont saturés.

Un courant
Iil = (Vcc - VBE1)/R1 traverse la jonction base-émetteur du transistor
T1 qui rend celui ci
conducteur le temps d'évacuer les charges stockées dans la base de T2.
Dés que les charges stockées sont évacuées, aucun courant ne traverse les jonctions base-émetteur de
T2, T4 et ceux-ci
se bloquent.
La base du transistor T3 étant reliée au + 5 V via la résistance R2, le transistor

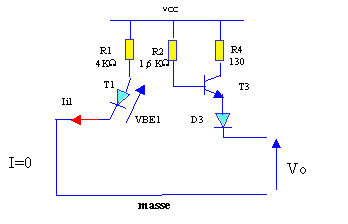

T3 sera passant, nous obtenons le schéma équivalent suivant:
        Seule la jonction base émetteur de T1 est passante, elle est représentée par une diode car il n'y a pas d'effet
transistor. La tension de sortie Vo à vide est déterminée par les tensions aux bornes des 2
jonctions formées par la diodes D3 et l'espace B-E de T4. Nous obtenons :
Vo = Vcc-2*0,7V=3,6 V soit un niveau logique 1
.
La résistance R4 limite le courant de pointe traversant T4 et T5 lors des
commutations et réduit la consommation dynamique.
C'est R4 qui fixe le courant de court-circuit, il s'exprime de la façon suivante :
Icc = Vcc/R4 = 5/130 = 38 mA
VI augmente : 0,7 V < VI < 1,3 V
Les tensions VEM et VCM du transistor T1 sont toutes deux inférieures à à la tension de base VBM, donc les deux
jonctions
PN vont être
passantes. Nous pouvons
changer le transistor T1 en 2 diodes.

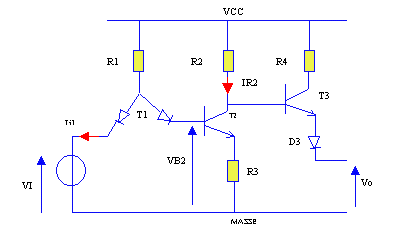

En remplaçant le transistor T1 par son équivalent à diodes,
nous obtenons le schéma suivant:
Iil = (VCC - VI - 0,7 V)/R1 décroît car VI croit.
VB2 = VI + VBE1 + VCB = VI + 0,7 - 0,7 donc
VB2 = VI.
.
Le transistor
T4 est toujours
bloqué, car
VB4 = VI - 0,7 < 0,6 V.
T3 est toujours
passant mais
Vo diminue.
Vo diminue
Lorsque VI va augmenter, le courant IR2 va augmenter, le potentiel
VB3 = VCC - R2.I2 va diminuer ainsi que la tension de sortie Vo car
Vo = 3,6 - R2.IR2 .
Nous pouvons observer ce comportement sur la caractéristique
VS/VI.
ATTENTION: VI est représentée seulement de 0 à 2,5 V.
1,3 < VI
Le potentiel d'émetteur VI = VEM de T1 est > au potentiel de base VBM et de collecteur VCM de T1.

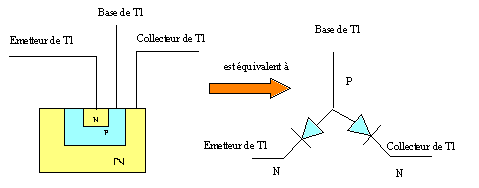

En observant la constitution du transistor T1, nous remarquons qu'il apparaît
un transistor dont la jonction Base Collecteur est polarisée en directe.
Nous obtenons un nouveau transistor dont le collecteur est devenu l'émetteur.
L'émetteur fait alors office de collecteur de courant.Le B' de ce transistor inverse est trés faible
B' = 0,01. En effet il dépend du rapport des dimensions de l'
émetteur
et de la base.
Un courant
Iih = 10 µA, courant d'entrée lorsque l'entrée est à l'état logique haut, va circuler de l'émetteur au collecteur.
Ce courant à 2 origines:
- effet transistor
IE1 = B.IB1 avec
B = 0,01.
- effet transistor dû aux entrées du transistor T1 multi-émetteur. Il apparaît
des jonctions NPN entre les différentes entrées et la base.

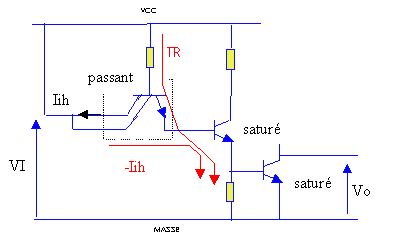

schéma de l'étage d'entrée :
Remarque: Le courant Iih est représenté sortant par convention et dans ce cas il est < á 0.
VB4 = 0,7 V,
T4 est saturé.
Vo = VCEsat de T4 = 0,2 V.
T3 se bloque car
VB3 - VC4 = 0,8 V et
VBE3 < 0,7 V . La présence de D3 évite
la conduction de T4 lorsque la sortie est à l'état bas.
