Présentation.
Structure interne d'une porte INVERSEUSE 74 HC 00.
Comparaison HC et HCT



PRESENTATION :

    Basée sur une structure de 2 à 3 µm, elle est commercialisée au début des années 80.
Les familles 74 HC et 74 HCT sont des circuits CMOS rapides et consommant trés peu comme toutes les familles CMOS.

Elle se différencie de la famille CMOS 4000B par:
             une tension d'alimentation comprise entre 2 V à 6 V
             une grille en silicium polycristalin plus robustes que les grilles métalliques
             une grande rapidité
             un plus grand courant de sortie, sortance plus élevée.



    La famille 74 HC est caractérisée par une grande immunité aux bruits contrairement au TTL et 74 HCT.
    La famille 74 HCT est née d'un besoin de compatibilité des signaux entre des NMOS et CMOS ou TTL et CMOS. Pour cela le seuil d'entrée des 74 HCT est rabaissé jusqu'à 1,4 V. La tension d'alimentation des 74 HCT doit être de 5 V pour des tensions plus faibles, l'immunité au bruit est fortement réduite.

    La famille 74 HC est la plus répandue car elle est rapide, consomme peu et ne nécessite pas de régles spéciales de conception contrairement à la famille AC.

    Il existe aussi les AHC pour Advanced Hight speed CMOS, la longueur du canal est de 1µm comme pour les AC.
Elle consomme en statique 2 fois moins que la HC, s'alimente entre 3,3 et 5V et elle est 2 à 3 fois plus rapide que la HC. Son courant de sortie est légèrement supérieur et les capacités d'entrée, de sortie sont inférieures aux HC.

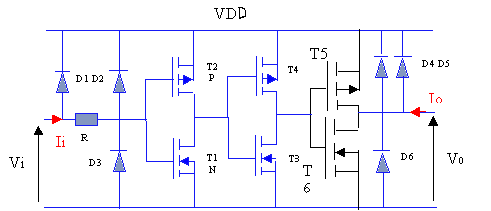

STRUCTURE INTERNE DE LA PORTE INVERSEUSE 74 HC

COMPARAISON HC et HCT :


     La tension d'alimentation
     Les seuils de commutation
     La capacité d'entrée
     L'immunité au bruit

La tension d'alimentation des HCT est de 5 V. Si vous alimentez ces circuits sous une autre tension d'alimentation le constructeur ne garantit pas la validité des caractéristiques.
L'immunité au bruit va se dégrader rapidement.

La différence entre les HC et les HCT se situe seulement au niveau de l'étage d'entrée.

Les seuils de commutation des circuits HCT est de 1,4 V pour être compatible avec les circuits TTL (seuil de commutation 1,3 V).
Pour changer le seuil de commutation il faut changer les dimensions des transistors N et P.
Voici la différence de taille des transistors entre les circuits HC à gauche et HCT à droite.

La capacité d'entrée des circuits HCT est plus grande que pour les HC. En effet, pour créer la dissymétrie du seuil de commutation le transistor de type N est trés grand ce qui implique une capacité d'entrée importante.
Ceci aura pour effet d'allonger le temps de propagation.


L'immunité au bruit des HCT diminuée par rapport aux circuits HC. En effet le seuil de commutation est de 1,5 V pour les HCT contre 2,5 V pour les HC alimentés en 5 V.
